Als erfahrener Heizungstechniker habe ich in meiner 20-jährigen Karriere zahlreiche Junkers Heizungsanlagen gewartet und repariert. In diesem Artikel teile ich meine Erfahrungen mit Junkers Fehlercodes und zeige Ihnen, wie Sie häufige Probleme selbst erkennen und möglicherweise beheben können.

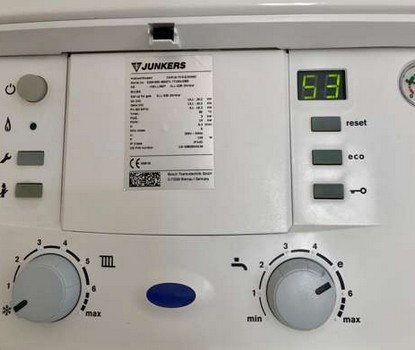

Junkers Heizungsanlage in meiner Werkstatt

Umfassende Junkers Fehlercode Tabelle

Fehlercode Bedeutung Mögliche Ursachen
A7 Warmwasser-NTC hat Unterbrechung Defekter Sensor, Kabelbruch
AD Speicher-NTC hat Unterbrechung oder Kurzschluss Defekter Sensor, Kabelschaden
AC Keine Signalerkennung zwischen TA 211 E bzw. RAM und Leiterplatte Verbindungsproblem, defekte Komponente
B1 Kodierstecker wird von Leiterplatte nicht erkannt Falsch eingesteckter oder defekter Kodierstecker
C1 Druckdosenkontakt für kleine Drehzahl hat während des Betriebs geöffnet Defekte Druckdose, Ventilatorproblem
C2 Druckdosenkontakt für große Drehzahl hat während des Betriebs geöffnet Defekte Druckdose, Ventilatorproblem
C4 Druckdosenkontakt bleibt geschlossen Defekte Druckdose, verstopfter Luftweg
C6 Druckdosenkontakt bleibt offen Defekte Druckdose, Luftleckage
CC Außenfühler bei TA 211 E hat Unterbrechung Defekter Außenfühler, Kabelbruch
D1 Keine Rückmeldespannung von LSM 5 Defektes LSM 5, Verdrahtungsproblem
D3 Brücke 8-9 fehlt oder angeschlossener Begrenzer hat ausgelöst Fehlende Brücke, defekter Begrenzer
E0 Interner Fehler auf der Leiterplatte Defekte Leiterplatte
E2 Vorlauf-NTC hat Unterbrechung oder Kurzschluss Defekter Vorlauf-NTC, Kabelschaden
E5 Temperatur am Brenner-NTC wurde überschritten Überhitzung, defekter Brenner-NTC
E7 Brenner-NTC hat Unterbrechung oder Kurzschluss Defekter Brenner-NTC, Kabelschaden
E8 Mindestdruckwächter hat ausgelöst Zu geringer Systemdruck, defekter Druckwächter
E9 STB hat ausgelöst Überhitzung, defekter Sicherheitstemperaturbegrenzer
EA Kein Ionisationsstrom Gaszufuhrproblem, defekte Zündelektrode
F7 Falsches Ionisationssignal Defekte Ionisationselektrode, Erdungsproblem
FA Ionisationsstrom bleibt nach Regelabschaltung Defekte Gasarmatur, Verkabelungsproblem
E11 Störung des Gebläses oder hoher Druckverlust in Luftleitungen Defektes Gebläse, verstopfte Luftleitungen

Detaillierte Erläuterungen der Fehlercodes

A7: Warmwasser-NTC hat Unterbrechung

Ursache: Der Warmwassersensor (NTC) liefert keine Messwerte mehr. Die Lösung besteht darin, den Warmwasser-NTC und die zugehörigen Anschlusskabel zu überprüfen und bei Bedarf auszutauschen.

AD: Speicher-NTC hat Unterbrechung oder Kurzschluss

Ursache: Der Temperatursensor des Warmwasserspeichers funktioniert nicht korrekt. Überprüfen Sie den Speicher-NTC und die Anschlusskabel auf Beschädigungen und tauschen Sie diese bei Bedarf aus.

AC: Keine Signalerkennung zwischen TA 211 E bzw. RAM und Leiterplatte

Ursache: Es besteht ein Kommunikationsproblem zwischen den Steuerungskomponenten. Prüfen Sie die Kabelverbindungen zwischen TA 211 E bzw. RAM und der Leiterplatte und stellen Sie sicher, dass alle Steckverbindungen fest sitzen.

B1: Kodierstecker wird von Leiterplatte nicht erkannt

Ursache: Die Leiterplatte kann den Kodierstecker nicht identifizieren. Stecken Sie den Kodierstecker korrekt ein oder tauschen Sie ihn aus, wenn er beschädigt ist.

C1: Druckdosenkontakt für kleine Drehzahl hat während des Betriebs geöffnet

Ursache: Es gibt ein Problem mit dem Drucksensor oder dem Ventilator bei niedriger Drehzahl. Lassen Sie die Druckdose, den Ventilator und den Luftweg von einem Fachmann überprüfen.

C2: Druckdosenkontakt für große Drehzahl hat während des Betriebs geöffnet

Ursache: Ähnlich wie bei C1, aber bei hoher Drehzahl des Ventilators. Ein Heizungstechniker sollte Druckdose, Ventilator und Luftweg kontrollieren.

C4: Druckdosenkontakt bleibt geschlossen

Ursache: Der Drucksensor erkennt keinen Druckabfall. Lassen Sie die Druckdose, den Luftweg, den Ventilator, die Steuerleitung und die Abgasrohrlänge von einem Fachmann überprüfen.

C6: Druckdosenkontakt bleibt offen

Ursache: Der Drucksensor erkennt keinen Druckanstieg. Ein Heizungstechniker sollte Druckdose, Luftweg, Ventilator, Steuerleitung und Abgasrohrlänge kontrollieren.

CC: Außenfühler bei TA 211 E hat Unterbrechung

Ursache: Der Außentemperatursensor liefert keine Messwerte. Überprüfen Sie den Außenfühler und die zugehörigen Kabel auf Beschädigungen und tauschen Sie sie bei Bedarf aus.

D1: Keine Rückmeldespannung von LSM 5

Ursache: Es gibt ein Problem mit dem Luftstrommodul (LSM 5). Lassen Sie die Verdrahtung des LSM 5 und die Abgasklappe von einem Fachmann überprüfen.

D3: Brücke 8-9 fehlt oder angeschlossener Begrenzer hat ausgelöst

Ursache: Eine wichtige elektrische Verbindung fehlt oder ein Sicherheitsbegrenzer hat ausgelöst. Überprüfen Sie die Brücke 8-9 und den angeschlossenen Begrenzer.

E0: Interner Fehler auf der Leiterplatte

Ursache: Die Steuerungselektronik hat einen internen Fehler. Die Leiterplatte muss in diesem Fall von einem Fachmann ausgetauscht werden.

E2: Vorlauf-NTC hat Unterbrechung oder Kurzschluss

Ursache: Der Temperatursensor im Vorlauf funktioniert nicht korrekt. Lassen Sie den Vorlauf-NTC und die Anschlusskabel von einem Heizungstechniker überprüfen und bei Bedarf austauschen.

E5: Temperatur am Brenner-NTC wurde überschritten

Ursache: Der Brenner hat eine zu hohe Temperatur erreicht. Ein Fachmann sollte den Brenner-NTC überprüfen und die Ursache für die Überhitzung ermitteln.

E7: Brenner-NTC hat Unterbrechung oder Kurzschluss

Ursache: Der Temperatursensor am Brenner liefert keine korrekten Messwerte. Lassen Sie den Brenner-NTC und die Anschlusskabel von einem Heizungstechniker kontrollieren.

E8: Mindestdruckwächter hat ausgelöst

Ursache: Der Druck im Heizungssystem ist zu niedrig oder der Druckwächter ist defekt. Überprüfen Sie den Systemdruck und füllen Sie gegebenenfalls Wasser nach oder lassen Sie den Mindestdruckwächter austauschen.

E9: STB hat ausgelöst

Ursache: Der Sicherheitstemperaturbegrenzer (STB) hat aufgrund einer Überhitzung ausgelöst. Lassen Sie Vorlauf-NTC, Pumpe und Sicherungen von einem Fachmann überprüfen.

EA: Kein Ionisationsstrom

Ursache: Die Flamme wird nicht erkannt oder kann nicht gezündet werden. Überprüfen Sie, ob der Gashahn geöffnet ist, und lassen Sie Gasanschlussdruck, Netzanschluss, Zündelektrode und Ionisationselektrode von einem Fachmann kontrollieren.

F7: Falsches Ionisationssignal

Ursache: Es wird eine Flamme erkannt, obwohl keine vorhanden sein sollte. Lassen Sie die Ionisationselektrode und die zugehörigen Kabel auf Beschädigungen überprüfen.

FA: Ionisationsstrom bleibt nach Regelabschaltung

Ursache: Die Flamme wird weiterhin erkannt, nachdem sie abgeschaltet wurde. Ein Heizungstechniker sollte die Verkabelung zur Gasarmatur und die Gasarmatur selbst überprüfen.

E11: Störung des Gebläses oder hoher Druckverlust in Luftleitungen

Ursache: Das Gebläse funktioniert nicht korrekt oder es gibt Probleme mit den Luftleitungen. Lassen Sie das Gebläse, die Luftleitungen und den Kältemittelkreis von einem Fachmann überprüfen.

Häufig gestellte Fragen

F: Wie kann ich einen Junkers Fehlercode zurücksetzen?
A: Schalten Sie das Gerät für etwa 30 Sekunden aus und wieder ein. Wenn der Fehler weiterhin besteht, kontaktieren Sie einen Fachmann.

F: Sind alle Junkers Fehlercodes gleich für verschiedene Modelle?
A: Die meisten Codes sind modellübergreifend ähnlich, es können jedoch geringe Unterschiede auftreten. Konsultieren Sie immer das Handbuch Ihres spezifischen Modells.

F: Kann ich alle Junkers Fehlercodes selbst beheben?
A: Nein, viele Fehlercodes erfordern professionelle Hilfe. Einfache Überprüfungen können Sie selbst durchführen, aber für komplexe Probleme sollten Sie einen Fachmann hinzuziehen.

F: Wie oft sollte ich meine Junkers Heizung warten lassen?
A: Eine jährliche Wartung durch einen qualifizierten Techniker wird empfohlen. Dies kann viele Probleme verhindern und die Lebensdauer Ihrer Heizung verlängern.

F: Was bedeutet es, wenn meine Junkers Heizung ständig Fehlercodes anzeigt?
A: Häufige Fehlermeldungen deuten auf ein ernsthaftes Problem hin. Kontaktieren Sie umgehend einen Heizungstechniker für eine gründliche Inspektion und Reparatur.

F: Kann ein falscher Fehlercode angezeigt werden?
A: Ja, in seltenen Fällen kann dies vorkommen. Bei Zweifeln sollten Sie immer einen Fachmann konsultieren, der das Problem genau diagnostizieren kann.

F: Wie kann ich vorbeugen, dass Fehlercodes auftreten?
A: Regelmäßige Wartung, korrekte Nutzung der Heizung und Beachtung der Herstelleranweisungen können viele Probleme verhindern.

Fazit

Die Junkers Fehlercode Tabelle ist ein wertvolles Instrument zur schnellen Diagnose von Heizungsproblemen. Während einige einfache Überprüfungen selbst durchgeführt werden können, erfordern viele Fehlercodes die Expertise eines qualifizierten Heizungstechnikers, um eine sichere und effiziente Behebung zu gewährleisten.
